Introdução

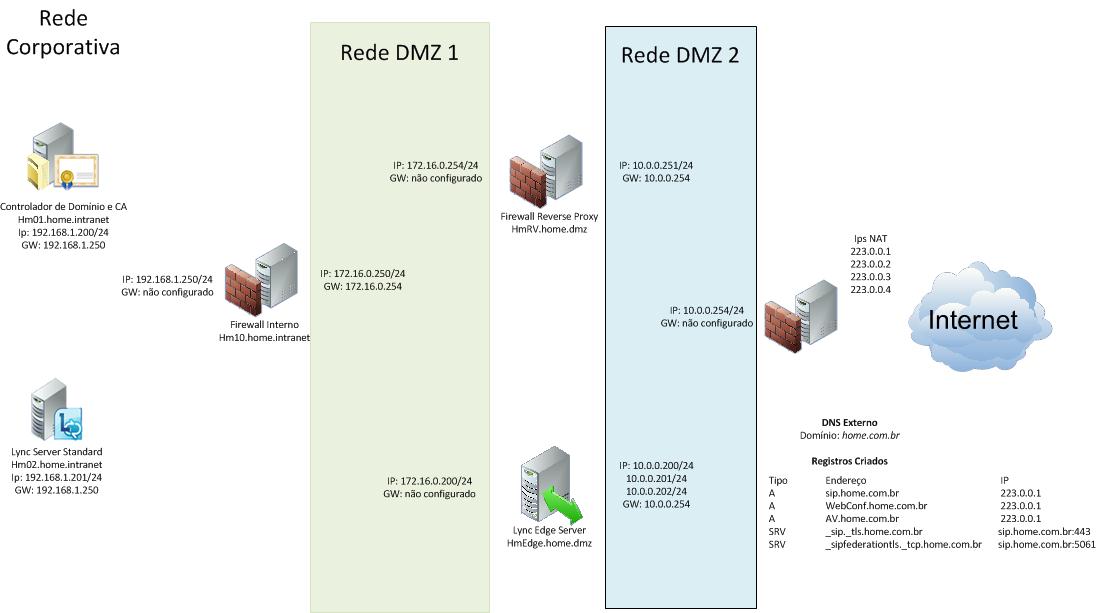

Tenho a seguinte topologia configurada,
O Edge Server foi configurado e as políticas de publicação criadas no Standard Pool.
Os passos das configurações estao no artigo Instalação do Lync Edge Server em DMZ Double Hop (pt-BR)
Sintoma
As políticas de conexão com o Edge Pool não são aplicadas, e as conexões dos usuários são negadas no acesso externo. Utilizando o cmdlet

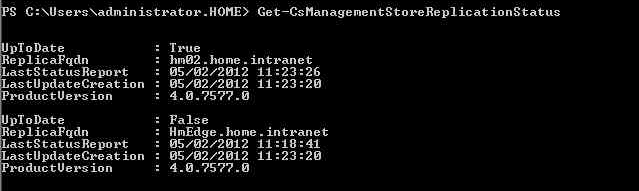

Get-CsManagementStoreReplicationStatus mostra a replicação com o servidor Edge
UpToDate: False
Get-CsManagementStoreReplicationStatus
Causa
Este problema geralmente esta relacionado com as configurações de rede da estrutura Lync Server.
Para iniciar a identificação do problema acesse o Topology Builder e visualize as configurações do Edge Pools
Para iniciar a identificação do problema acesse o Topology Builder e visualize as configurações do Edge Pools
Solução 1°
As redes entre o Standard Pool e Edge Server Pools devem ser roteadas, e os servidores internos devem ser capazes de resolver o nome Fqdn do servidor Edge.
Crie uma regra de firewall permitindo pacotes ICMP da rede interna e tem pinga o FQDN configurado do Edge Pool.
Nesse caso
Crie uma regra de firewall permitindo pacotes ICMP da rede interna e tem pinga o FQDN configurado do Edge Pool.
Nesse caso
Internal Server FQDN: HmEdge.home.intranet
Internal IP address: 172.16.0.200
Se a resolução de nome falhar crie um registro manualmente no servidor DNS do
Active Directory Domain para o host do Edge Server
';text-align:center;margin-left:1em;margin-right:1em;">
Se a resolução de nome falhar crie um registro manualmente no servidor DNS do
Active Directory Domain para o host do Edge Server ';text-align:center;margin-left:1em;margin-right:1em;">
Internal IP address: 172.16.0.200.
E na rotas configuradas deve ter uma entrada para a rede interna.
Solução 2°
A porta da configuração Internal Configuration Replication Port (HTTPS)
deve ser liberada da origem do servidor Back End para o ip da placa interna do Edge Server.
A porta padrão para a replicação é 4443/TCP.
Para verificar essa configuração execute o cmdlet no Back End para forçar a replicação dos servidores
A porta padrão para a replicação é 4443/TCP.
Para verificar essa configuração execute o cmdlet no Back End para forçar a replicação dos servidores
Invoke-CsConfigurationStoreReplication

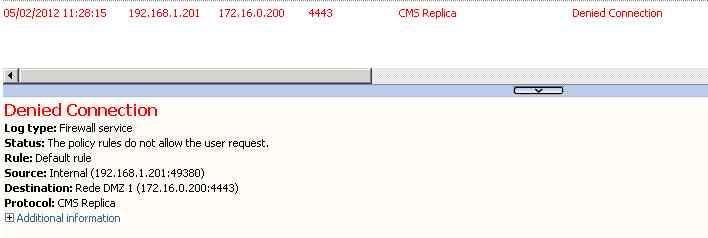

Verifique no firewall que separa o Back End e o Edge Server.
Crie uma regra de liberação na porta 4443/TCP com origem do Back End e destino a placa de rede interna do Edge Server. O log no firewall deve mostra a conexão estabelecida com sucesso.
Crie uma regra de liberação na porta 4443/TCP com origem do Back End e destino a placa de rede interna do Edge Server. O log no firewall deve mostra a conexão estabelecida com sucesso.
Solução 3°
O serviço responsável por manter o túnel de replicação ativo deve estar iniciado no
Edge Server. Inicie o console de gerenciamento de serviço no Edge Server
e verifique que o serviço Lync Server Replica Replicator Agent esta iniciado e configurado para ser executado com
Network Service
